ما هي معمارية Zen من AMD؟ الشرح الكامل من الجيل الاول الى Zen6 وأهم التحسينات

عندما أطلقت شركة معالجات AMD أول جيل من معمارية Zen عام 2017، لم يكن الأمر مجرد تحديث تقني عادي، بل كان نقطة تحول غيرت موازين المنافسة في عالم المعالجات. فمن خلال هذه المعمارية استطاعت الشركة تقديم أداء أقوى وكفاءة أفضل مقارنة بالأجيال السابقة، وهو ما ساعد معالجات Ryzen وEPYC على تحقيق انتشار واسع بين المستخدمين والمحترفين والشركات حول العالم.

ومع كل جيل جديد، واصلت AMD تطوير معمارية Zen عبر تحسين سرعة تنفيذ التعليمات وزيادة كفاءة استهلاك الطاقة ورفع قدرات المعالجة متعددة الأنوية. ونتيجة لذلك، شهد المستخدمون تطورا ملحوظا في أداء الألعاب وبرامج التصميم والمونتاج وأعمال الرندرة والمهام الاحترافية الأخرى. كما ساهمت هذه التحسينات في تعزيز المنافسة داخل سوق المعالجات ودفع الابتكار إلى مستويات أعلى.

واليوم، وبعد عدة أجيال ناجحة من هذه المعمارية، أصبحت Zen واحدة من أهم التقنيات التي تقف خلف أقوى معالجات AMD الحديثة. لذلك، فإن التعرف على تطورها ومراحلها المختلفة يساعد على فهم أسباب نجاح AMD خلال السنوات الأخيرة، بالإضافة إلى معرفة التقنيات والابتكارات التي شكلت مستقبل المعالجة الحديثة. وفي هذا الدليل الشامل سنتعرف على تاريخ معمارية Zen وأبرز أجيالها والتقنيات التي قدمتها وتأثيرها على عالم الحوسبة.

ما هي معمارية Zen؟

تعد معمارية Zen عائلة من هندسة المعالجات الدقيقة طورتها شركة AMD لتكون الأساس الذي تعتمد عليه معالجات Ryzen وEPYC وThreadripper. ظهرت هذه المعمارية لأول مرة عام 2017 بهدف تقديم مستويات أعلى من الأداء والكفاءة مقارنة بالمعماريات السابقة، مع التركيز على تحسين سرعة تنفيذ التعليمات وتقليل استهلاك الطاقة.

تعتمد معمارية Zen على تصميم متعدد القوالب يعرف باسم Chiplet Design، حيث يتم توزيع مكونات المعالج على عدة قوالب مترابطة بدلا من دمجها داخل شريحة واحدة كبيرة. وقد منح هذا الأسلوب AMD مرونة أكبر في زيادة عدد الأنوية وتحسين عمليات التصنيع وخفض تكاليف الإنتاج مع الحفاظ على مستويات عالية من الأداء.

كما تعتمد المعمارية على تقنية Infinity Fabric التي تتولى ربط الأنوية ووحدات المعالجة المختلفة داخل المعالج بسرعة وكفاءة، مما يساعد على تحسين تبادل البيانات وتقليل زمن الوصول بين المكونات. وقد ساهم هذا النهج في تعزيز قابلية التوسع عبر مختلف فئات المعالجات، بدءا من الحواسيب الشخصية وصولا إلى الخوادم ومراكز البيانات.

ومن أبرز ما يميز معمارية Zen تركيزها على رفع عدد التعليمات لكل دورة ساعة (IPC)، وهو أحد أهم المؤشرات التي تحدد كفاءة المعالج. ونتيجة لذلك، حققت أجيال Zen المتعاقبة تحسينات ملحوظة في الأداء سواء في الألعاب أو التطبيقات الاحترافية أو أحمال العمل المعقدة.

ولا تقتصر أهمية Zen على التحسينات التقنية فحسب، بل تمثل أيضا نقطة تحول رئيسية في تاريخ AMD الحديث، إذ أعادت الشركة إلى المنافسة بقوة في سوق المعالجات بعد سنوات من التراجع. ومنذ إطلاق الجيل الأول، واصلت AMD تطوير هذه المعمارية عبر أجيال متتالية قدمت مزيدا من الأداء والكفاءة والدعم للتقنيات الحديثة.

معلومات سريعة عن معمارية Zen

العنصر	التفاصيل
الشركة المطورة	AMD
سنة الإطلاق الأولى	2017
أول معالجات اعتمدت عليها	Ryzen 1000
أبرز الأسواق المستهدفة	الحواسيب الشخصية والخوادم ومحطات العمل
أهم أهدافها	تحسين الأداء وكفاءة استهلاك الطاقة وزيادة القدرة التنافسية
أبرز التقنيات المرتبطة بها	Chiplets و Infinity Fabric و SMT

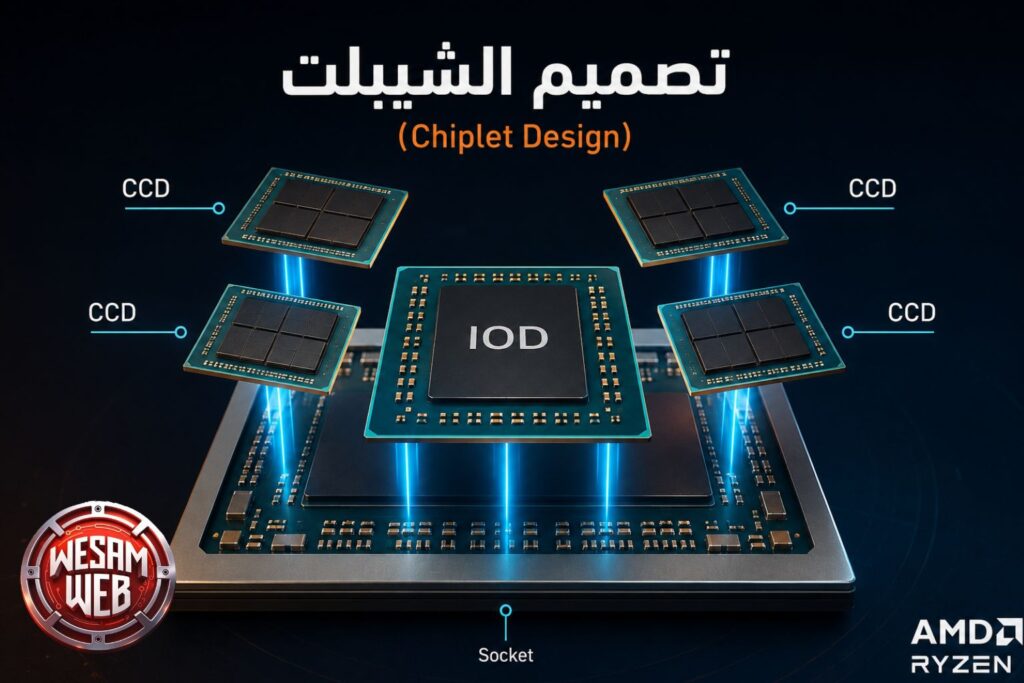

ما هو التصميم متعدد القوالب (Multi-die Design)؟

يعتمد التصميم متعدد القوالب (Multi-die Design) على توزيع مكونات المعالج بين عدة قوالب سيليكون مستقلة داخل الحزمة نفسها بدلا من دمجها في قالب واحد كبير. ويتيح هذا الأسلوب فصل الأنوية ووحدات الإدخال والإخراج والذاكرة المخبأة إلى مكونات مستقلة يمكن تطويرها وتصنيعها بشكل منفصل.

ويعد هذا التصميم أحد أهم الأسس التي قامت عليها معمارية Zen الحديثة، إذ وفر مرونة كبيرة في التوسع وزيادة عدد الأنوية دون مواجهة التحديات المرتبطة بإنتاج القوالب الضخمة. كما ساهم في تحسين معدلات الإنتاج وتقليل نسبة العيوب التصنيعية، مما انعكس بشكل مباشر على الأداء والتكلفة النهائية للمعالج.

ما تأثير معمارية Zen على سوق المعالجات؟

أحدثت معمارية Zen تغييرا كبيرا في سوق المعالجات منذ إطلاقها عام 2017، حيث أعادت AMD إلى المنافسة بقوة بعد سنوات من هيمنة إنتل على معظم فئات السوق. وقد ساعدت التحسينات الكبيرة في الأداء والكفاءة على توفير خيارات أكثر تنافسية للمستخدمين والشركات ومراكز البيانات.

كما دفعت هذه المنافسة الشركات المصنعة إلى تسريع وتيرة الابتكار وتقديم تقنيات جديدة بوتيرة أسرع. ونتيجة لذلك، شهد سوق المعالجات خلال السنوات الأخيرة تطورات ملحوظة في عدد الأنوية وكفاءة استهلاك الطاقة والأداء العام، وهو ما انعكس بشكل إيجابي على المستخدمين الذين أصبحوا يحصلون على قدرات أعلى مقابل تكلفة أفضل مقارنة بما كان متاحا في السابق.

لماذا طورت AMD معمارية Zen؟

تعتبر معمارية Zen المنقذ الاستراتيجي و التقني لشركة AMD. انتشلها من حافة الانهيار المالي و التقني الذي عانت منه لسنوات طويلة. لم يكن تطوير هذه المعمارية مجرد رغبة في تحسين الأداء السنوي. بل كان ضرورة قصوى لإعادة بناء هوية الشركة الهندسية. وتجاوز إرث المعماريات السابقة التي فشلت في تلبية تطلعات المستخدمين والمحترفين.

1. فشل معمارية Bulldozer والإرث المفقود

عانت AMD لسنوات من فشل معمارية Bulldozer وسلفها Excavator. اعتمدت تلك التصاميم على فلسفة مشاركة الموارد بين الأنوية (Cluster Multithreading). ونتيجة لذلك، انخفض أداء النواة الواحدة بشكل حاد. جعل ذلك معالجات AMD توصف بأنها “ضعيفة الكفاءة”. كانت غير قادرة على مجاراة تطبيقات الألعاب و الإنتاجية. علاوة على ذلك، تسببت هذه المعمارية في تأخر الشركة تقنياً بـ 3 أجيال كاملة عن منافسها اللدود إنتل.

2. فجوة الأداء واستهلاك الطاقة المفرط

بالمقابل، كانت المعالجات القديمة تستهلك طاقة هائلة. كانت تنتج حرارة مرتفعة جداً دون تقديم أداء حقيقي ملموس. لذلك، كان الهدف من Zen هو تحقيق قفزة هندسية في IPC. لضمان كفاءة معالجة البيانات و ترشيد الاستهلاك.

جدول مقارنة: الفوارق الجوهرية قبل وبعد ظهور Zen

وجه المقارنة	المعماريات القديمة (Bulldozer/Excavator)	معمارية Zen (الجيل الأول)
دقة التصنيع	28 نانومتر (أو 32nm)	14 نانومتر المتطورة
استهلاك الطاقة (TDP)	مرتفع جداً (يصل لـ 140 واط)	منخفض وكفء (95 واط لنفس الأداء)
الأداء مقابل الواط	ضعيف، تسبب بارتفاع حرارة الأجهزة بشكل مزمن	ريادة عالمية في كفاءة الطاقة والتحكم الحراري
عدد التعليمات (IPC)	منخفض، سبب تراجعاً تنافسياً حاداً	زيادة IPC بنسبة 40%، وهو رقم تاريخي

3. كسر احتكار Intel وقيادة سوق الخوادم

بسبب التراجع التقني لـ AMD، سيطرت Intel على سوق المعالجات لسنوات طويلة دون منازع. أدى ذلك إلى ركود الابتكار و ارتفاع الأسعار. كذلك، كان تصميم Zen بمثابة “حصان طروادة” للعودة إلى قطاع الخوادم و البيئات السحابية. تم ذلك عبر معالجات EPYC. وبفضل ابتكار “الشيبلت” (Chiplets)، تمكنت AMD من فصل مسارات الابتكار للأنوية ووظائف الإدخال والإخراج. منحها ذلك مرونة إنتاجية لا تمتلكها الشركات التي تعتمد على التصميم الموحد (Monolithic).

4. الاستعداد لعصر الذكاء الاصطناعي والحوسبة السحابية

علاوة على ما سبق، طورت AMD هذه المعمارية لتكون قادرة على دعم أحدث التقنيات المستقبلية. فبينما كانت المعالجات القديمة تعاني في الحسابات المعقدة، جاءت أجيال Zen اللاحقة (مثل Zen 4 و Zen 5) لتدعم تعليمات AVX-512. تسرع هذه التعليمات مهام الذكاء الاصطناعي بنسبة تصل إلى 35%. ونتيجة لذلك، أصبحت معمارية Zen اليوم هي العمود الفقري لمراكز البيانات الحديثة. تدير هذه المراكز أحمال عمل هائلة بكفاءة مذهلة.

نصيحة تقنية للمشتري الذكي

عند تقييم أي حاسوب اليوم، تأكد أن المعالج يعتمد على معمارية Zen 3 أو أحدث. لأن القفزات في ذاكرة L3 الموحدة وتقنيات التصنيع (مثل 5nm في Zen 4) تجعل الأجيال القديمة خارج الحسابات من حيث القيمة مقابل الأداء. إذا كنت تبحث عن الأفضل في الألعاب و الذكاء الاصطناعي، فاستهدف Ryzen 9000 (Zen 5). نتيجة لذلك، ستحصل على كفاءة حرارية أفضل بنسبة 15% مقارنة بالأجيال السابقة.

أهم الابتكارات التي قدمتها Zen

تتمثل أهم الابتكارات في معمارية Zen في تقديم تصميم “الشيبلت” (Chiplet) الثوري. سمح بفك الارتباط بين أنوية المعالج و وظائف الإدخال والإخراج. أدى ذلك لزيادة هائلة في IPC و كفاءة استهلاك الطاقة. علاوة على ذلك، قدمت Zen نظام “SenseMI”. يعمل كـ شبكة عصبية اصطناعية داخل المعالج. يتوقع التعليمات ويحسن الأداء بشكل لحظي بناءً على سلوك المستخدم.

لم تكن Zen مجرد تحديث، بل كانت إعادة ابتكار كاملة لهندسة x86. وإليك شرح لأبرز عناصرها التقنية:

• الـ IPC (تعليمات لكل دورة ساعة): حققت Zen قفزة بنسبة 40% في أداء IPC مقارنة بمعمارية Excavator السابقة. كذلك، استمرت التحسينات لتصل إلى 16% في جيل Zen 5.
• تعدد المسارات المتزامن (SMT): محرك يدعم تشغيل خيطين (Threads) لكل نواة فيزيائية. يعزز الأداء في المهام المتوازية المعقدة.
• الـ Infinity Fabric: هو “الغراء التقني” أو الطريق الفائق. يربط الأنوية والذاكرة ووحدات الإدخال والإخراج ببعضها. بإنتاجية تصل إلى 512 جيجابايت/ثانية.
• الـ CCX (مجمع الأنوية): وحدة بنائية تحتوي عادة على 4 أو 8 أنوية. تشترك في ذاكرة L3 مؤقتة موحدة لتقليل زمن الاستجابة.
• الـ CCD (قالب الأنوية): هو القالب الفيزيائي الذي يضم مجمع أنوية (CCX) أو أكثر. يمكن دمج حتى 12 منها في معالجات EPYC.

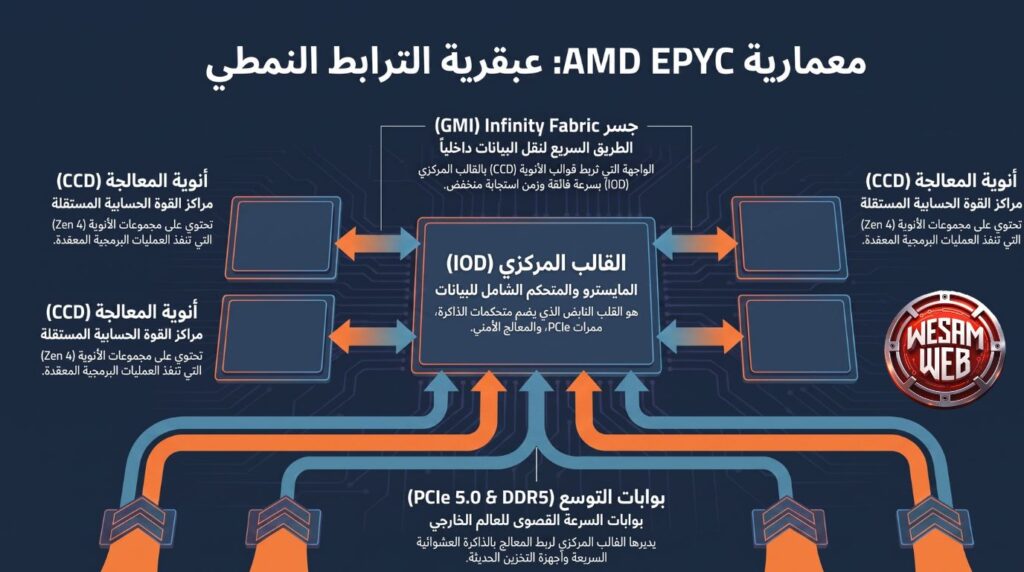

• الـ IOD (قالب الإدخال والإخراج): قالب منفصل يحتوي على وحدات التحكم في الذاكرة، ممرات PCIe، و معالج الأمان المدمج.
• تصميم الشيبلت (Chiplet Design): بدلاً من شريحة واحدة ضخمة (Monolithic)، تعتمد AMD على تجميع وحدات صغيرة. يقلل ذلك تكاليف الإنتاج ويزيد من مرونة التصميم.
• الـ Precision Boost: تقنية ترفع التردد بدقة تصل إلى 25 ميجاهرتز. تعتمد على الحرارة و الجهد الكهربائي المتاح.
• الـ SenseMI: مجموعة تقنيات استشعار. تراقب الحرارة و الجهد عبر مئات المستشعرات. تتخذ قرارات حوسبية ذكية بناءً على القراءات.

مقارنة هيكلية: مجمع الأنوية (CCX) مقابل قالب الأنوية (CCD)

الميزة	مجمع الأنوية (CCX)	قالب الأنوية (CCD)
الوظيفة	الوحدة المنطقية التي تجمع الأنوية	الوحدة الفيزيائية (الرقاقة) التي توضع على المعالج
ذاكرة L3	يشترك جميع أفراده في ذاكرة L3 واحدة	قد يحتوي على مجمع واحد أو أكثر (مثل Zen 4c)
الاستخدام	يحدد زمن التأخير بين الأنوية (Latency)	يحدد كثافة الأنوية الإجمالية في المعالج

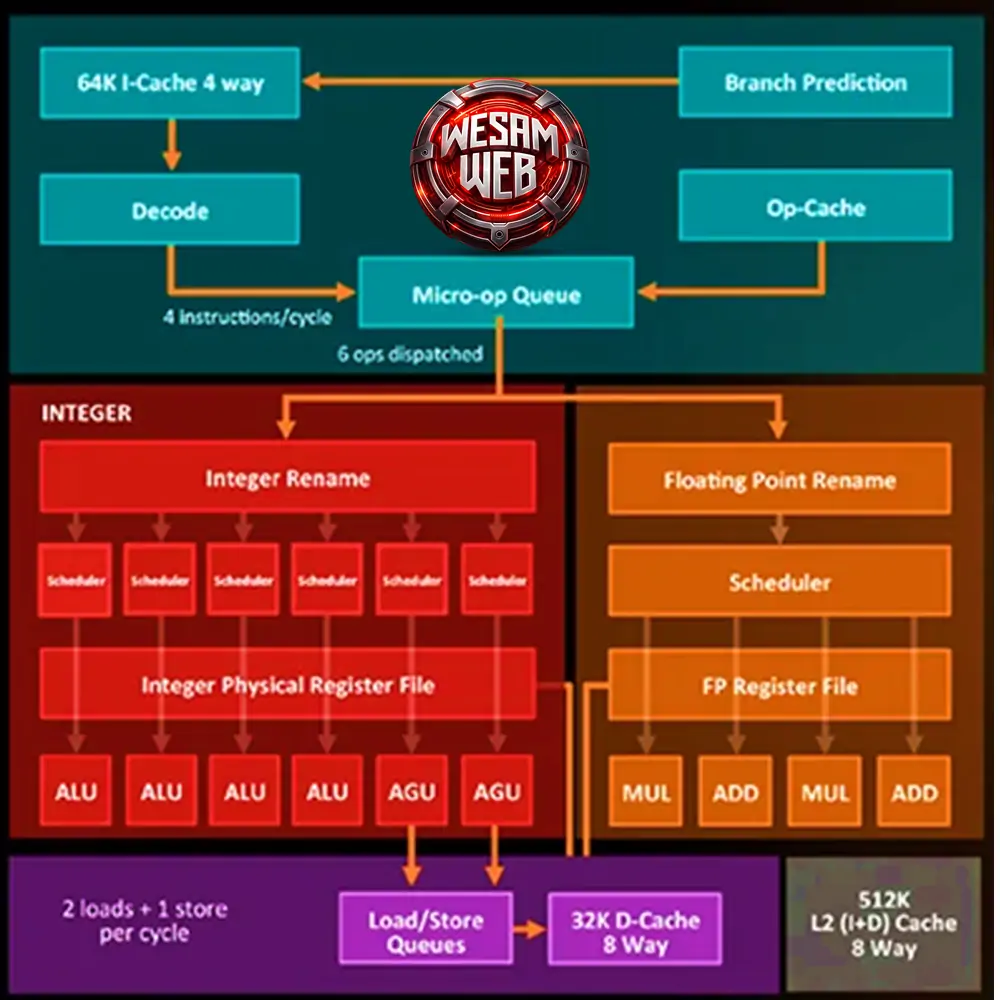

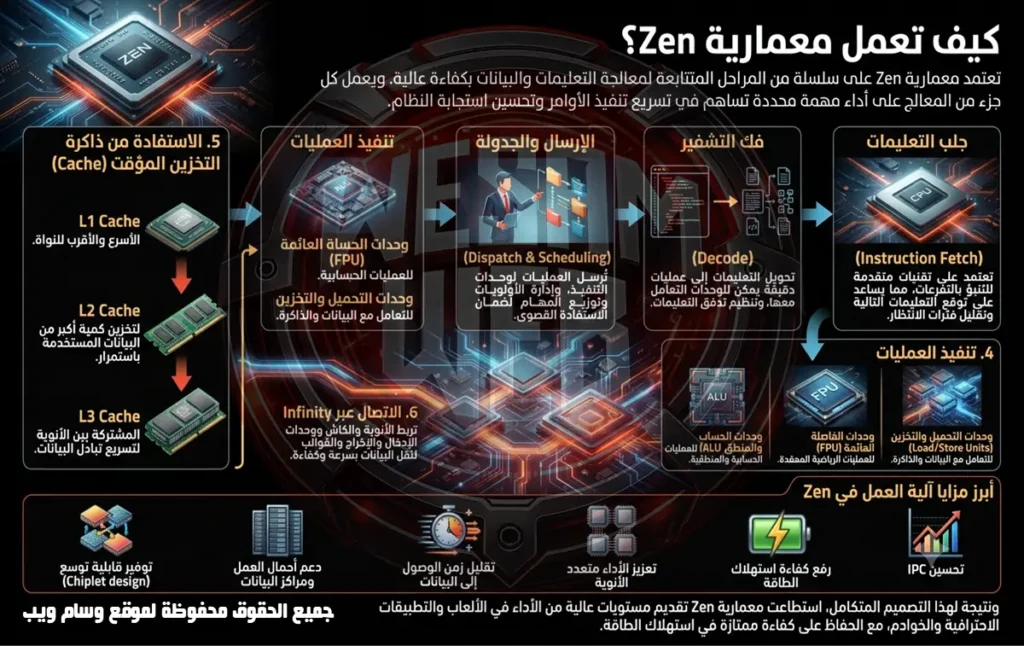

كيف تعمل معمارية Zen؟

تعتمد معمارية Zen على سلسلة من المراحل المتتابعة لمعالجة التعليمات والبيانات بكفاءة عالية. ويعمل كل جزء من المعالج على أداء مهمة محددة تساهم في تسريع تنفيذ الأوامر وتحسين استجابة النظام.

1. جلب التعليمات (Instruction Fetch)

في البداية، تبدأ معمارية Zen بجلب التعليمات من الذاكرة. ولتحسين سرعة المعالجة، تعتمد على تقنيات متقدمة للتنبؤ بالتفرعات، حيث تحاول توقع التعليمات التالية قبل تنفيذها. ونتيجة لذلك، ينخفض زمن الانتظار وتزداد كفاءة المعالج أثناء التعامل مع الأحمال المختلفة.

2. فك التشفير (Decode)

بعد ذلك، تنتقل التعليمات إلى مرحلة فك التشفير. وفي هذه المرحلة، يتم تحويل التعليمات المعقدة إلى عمليات دقيقة يمكن للمعالج تنفيذها بكفاءة أكبر. علاوة على ذلك، يساعد هذا التحويل على تحسين تدفق البيانات بين الوحدات الداخلية المختلفة.

3. الإرسال والجدولة (Dispatch & Scheduling)

ثم ترسل العمليات الدقيقة إلى وحدات التنفيذ المناسبة وفقا لنوع المهمة المطلوبة. وفي الوقت نفسه، تعمل أنظمة الجدولة على توزيع المهام وإدارة الأولويات. وبفضل ذلك، تستطيع الأنوية استغلال موارد المعالج بصورة أكثر كفاءة.

4. تنفيذ العمليات (Execution)

عند هذه المرحلة، تبدأ عملية التنفيذ الفعلية للتعليمات. وتستخدم المعمارية عدة وحدات متخصصة لمعالجة أنواع مختلفة من البيانات، ومنها:

• وحدات الحساب والمنطق (ALU) للعمليات الحسابية والمنطقية.
• وحدات الفاصلة العائمة (FPU) للعمليات الرياضية المعقدة.
• وحدات التحميل والتخزين (Load/Store Units) للتعامل مع البيانات والذاكرة.

5. الاستفادة من ذاكرة التخزين المؤقت (Cache)

إضافة إلى ذلك، تعتمد معمارية Zen على عدة مستويات من ذاكرة التخزين المؤقت لتقليل الحاجة إلى الوصول المستمر للذاكرة الرئيسية. ولهذا السبب، يتم الوصول إلى البيانات المستخدمة بشكل متكرر بسرعة أكبر، مما ينعكس إيجابيا على الأداء العام.

• L1 Cache الأسرع والأقرب إلى النواة.
• L2 Cache لتخزين كمية أكبر من البيانات المستخدمة باستمرار.
• L3 Cache المشتركة بين الأنوية لتسريع تبادل البيانات.

6. الاتصال بين المكونات عبر Infinity Fabric

أخيرا، تتولى تقنية Infinity Fabric مهمة ربط الأنوية وذاكرة الكاش ووحدات الإدخال والإخراج داخل المعالج. وبفضل هذا النظام، تنتقل البيانات بين المكونات المختلفة بسرعة وكفاءة. كما ساهمت هذه التقنية في نجاح تصميم Chiplet الذي تعتمد عليه معالجات AMD الحديثة.

أبرز مزايا آلية العمل في Zen

• تحسين عدد التعليمات لكل دورة ساعة (IPC).
• رفع كفاءة استهلاك الطاقة.
• تعزيز الأداء متعدد الأنوية.
• تقليل زمن الوصول إلى البيانات.
• دعم أحمال العمل الاحترافية ومراكز البيانات.
• توفير قابلية توسع كبيرة بفضل تصميم Chiplet.

ونتيجة لهذا التصميم المتكامل، استطاعت معمارية Zen تقديم مستويات عالية من الأداء في الألعاب والتطبيقات الاحترافية والخوادم، مع الحفاظ على كفاءة ممتازة في استهلاك الطاقة مقارنة بالأجيال السابقة..

نصيحة عملية للمبرمجين والمحترفين: عند تطوير تطبيقات تعتمد على كثافة البيانات، استغل تعليمات AVX-512 في معماريات Zen الحديثة؛ نتيجة لذلك، ستحصل على تسريع يصل إلى 35% في مهام الذكاء الاصطناعي والرندرة مقارنة بالتعليمات التقليدية.

مقارنة هيكلية: مجمع الأنوية (CCX) مقابل قالب الأنوية (CCD)

الميزة	مجمع الأنوية (CCX)	قالب الأنوية (CCD)
الوظيفة	الوحدة المنطقية التي تجمع الأنوية.	الوحدة الفيزيائية (الرقاقة) التي توضع على المعالج.
ذاكرة L3	يشترك جميع أفراده في ذاكرة L3 واحدة.	قد يحتوي على مجمع واحد أو أكثر (مثل Zen 4c).
الاستخدام	يحدد زمن التأخير بين الأنوية (Latency).	يحدد كثافة الأنوية الإجمالية في المعالج.

تطور معمارية Zen عبر الأجيال

يمثل تطور معمارية Zen عبر الأجيال رحلة هندسية ثورية قادت شركة AMD من حافة الانهيار إلى قمة عرش المعالجات المركزية. بدأت هذه الرحلة في عام 2017 بهدف سد فجوة الأداء الهائلة مع المنافسين، حيث اعتمدت AMD استراتيجية التطوير المستمر لرفع عدد التعليمات لكل دورة ساعة (IPC) وتحسين كفاءة الطاقة بشكل مضاعف مع كل جيل جديد.

تعتبر معمارية Zen بمثابة العمود الفقري الذي أعاد شركة AMD إلى قمة المنافسة في سوق المعالجات المركزية. بدأت الرحلة بإصلاحات جذرية في الأداء، واستمرت عبر أجيال متتالية ركزت على تقليل زمن الوصول، ودعم أحدث التقنيات مثل DDR5 وPCIe 5.0. نتيجة لذلك، أصبحت معالجات Ryzen وEPYC هي الخيار الأول للألعاب ومراكز البيانات والذكاء الاصطناعي على حد سواء.

لا يتوقف الابتكار التقني عند زيادة السرعة فحسب، بل يمتد ليشمل إعادة هندسة المسارات الداخلية للبيانات. بالإضافة إلى ذلك، فإن كل جيل جديد يمثل استجابة تقنية لمتطلبات برمجية متزايدة التعقيد.

لقد كانت الساحة شبه خالية لمنافس واحد، ولكن بفضل معمارية Zen، استطاعت AMD تحقيق تعادل فوري في الأداء بل والتفوق في المهام المتعددة. إليك تفاصيل تطور الأجيال الثلاثة الأولى التي وضعت حجر الأساس لهذه العودة التاريخية:

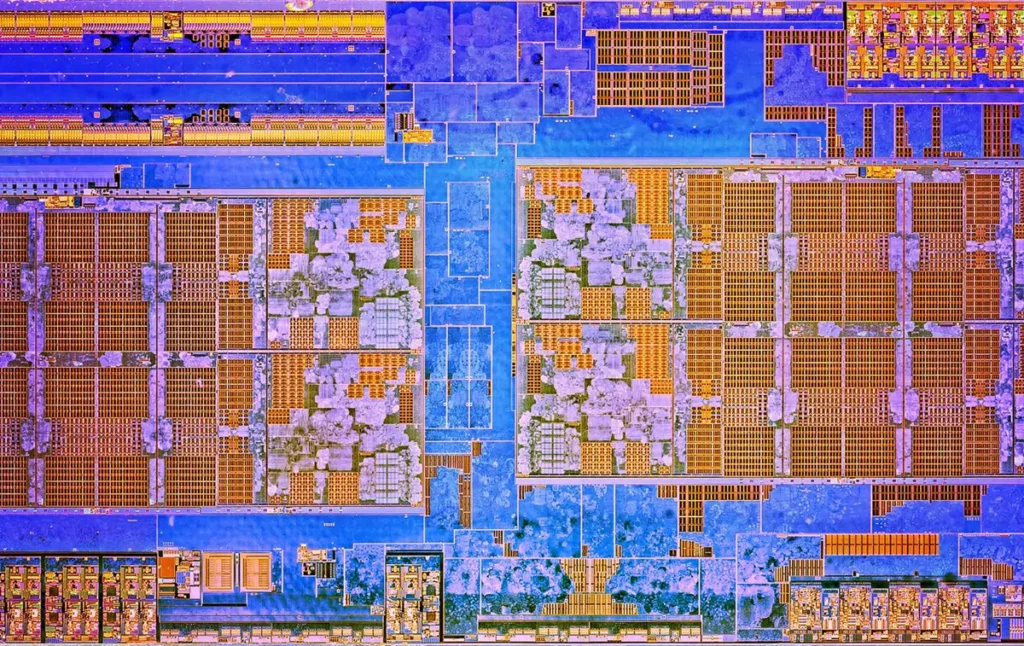

Zen (2017): جيل Ryzen 1000 والبداية الثورية

كان إطلاق معمارية Zen الأصلية بمثابة الصدمة التقنية للسوق، حيث تم تصميمها من الصفر لتجاوز إرث “Bulldozer” المخيب.

• دقة التصنيع: تم بناء هذا الجيل باستخدام تقنية 14 نانومتر من GlobalFoundries.
• المميزات التقنية:
  • حققت المعمارية قفزة هائلة بنسبة 40% في الـ IPC مقارنة بجيل Excavator السابق.
  • كذلك، قدمت تقنية SenseMI التي تعمل كشبكة عصبية اصطناعية لإدارة الطاقة والتردد بذكاء.
  • بالإضافة إلى ذلك، دعمت تقنية تعدد المسارات المتزامن (SMT) لأول مرة في معالجات Ryzen.
• العيوب والقيود:
  • عانت المعمارية من استهلاك طاقة مرتفع نسبياً في بعض الفئات مقارنة بكفاءة الأجيال اللاحقة.
  • نتيجة لذلك، كان زمن الوصول (Latency) بين مجمعات الأنوية (CCX) عائقاً في الألعاب مقارنة بمعالجات Intel آنذاك.

Zen+ (2018): جيل Ryzen 2000 وصقل الأداء

لم يكن Zen+ جيلاً جديداً كلياً، بل كان عملية “تحسين وصقل” (Refresh) تهدف إلى معالجة نقاط ضعف الجيل الأول.

• التحسينات الجوهرية: انتقلت AMD إلى دقة تصنيع 12 نانومتر، مما سمح برفع الترددات بنسبة طفيفة.
• تقنية Precision Boost 2: سمحت هذه التقنية للمعالج برفع التردد بشكل أكثر سلاسة وذكاء عبر جميع الأنوية بناءً على درجة الحرارة.
• تقنية XFR2: أتاحت للنظام تجاوز ترددات “البوست” التقليدية إذا كان التبريد المستخدم قوياً بما يكفي.
• خفض زمن الوصول: تم تحسين كفاءة الذاكرة المؤقتة (Cache) وتقليل زمن الوصول للذاكرة العشوائية، مما أدى لزيادة أداء الألعاب بنسبة 15% تقريباً.

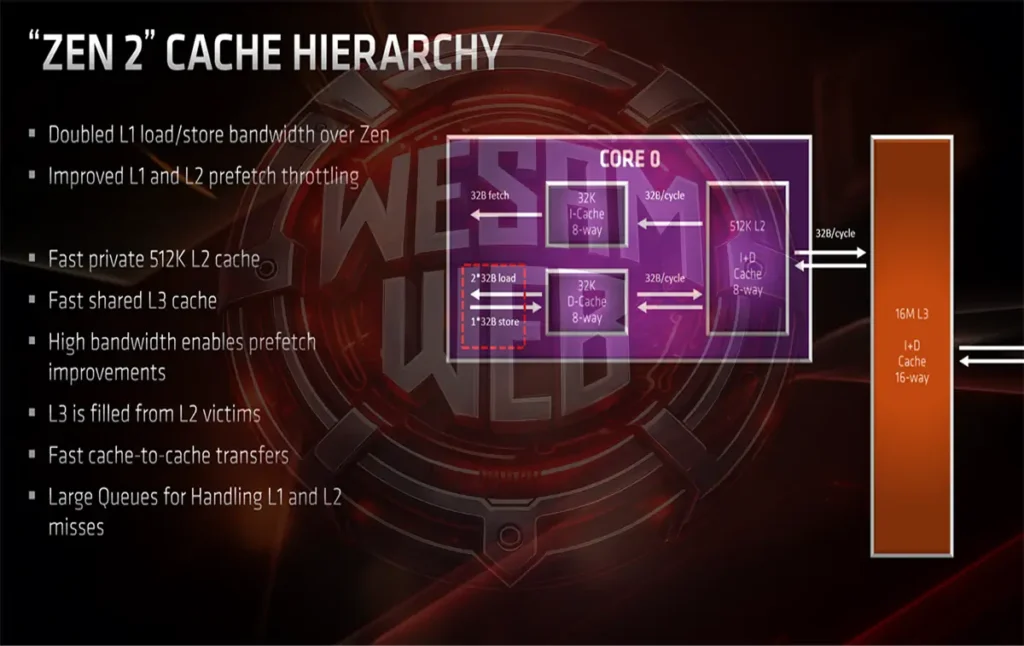

Zen 2 (2019): جيل Ryzen 3000 وثورة “الشيبلت”

يعتبر Zen 2 المنعطف الأهم في تاريخ AMD، حيث قدم مفاهيم هندسية غيرت قواعد اللعبة في عالم السيليكون.

1. الانتقال إلى 7nm: كانت AMD الأولى عالمياً في إطلاق معالجات استهلاكية بدقة 7 نانومتر من مصانع TSMC.
2. ظهور تصميم Chiplet: بدلاً من التصميم الموحد، اعتمدت AMD على تجميع وحدات صغيرة (MCM)؛ حيث تنفصل أنوية المعالجة عن قالب الإدخال والإخراج (I/O Die).
3. تحسن هائل في IPC: حققت المعمارية زيادة بنسبة 15% لجيل Ryzen وحوالي 24% لجيل EPYC في عدد التعليمات لكل دورة.
4. دعم PCIe 4.0: كانت الأولى التي تدعم واجهة PCIe 4.0، مما ضاعف عرض النطاق الترددي لوسائط التخزين والبطاقات الرسومية.

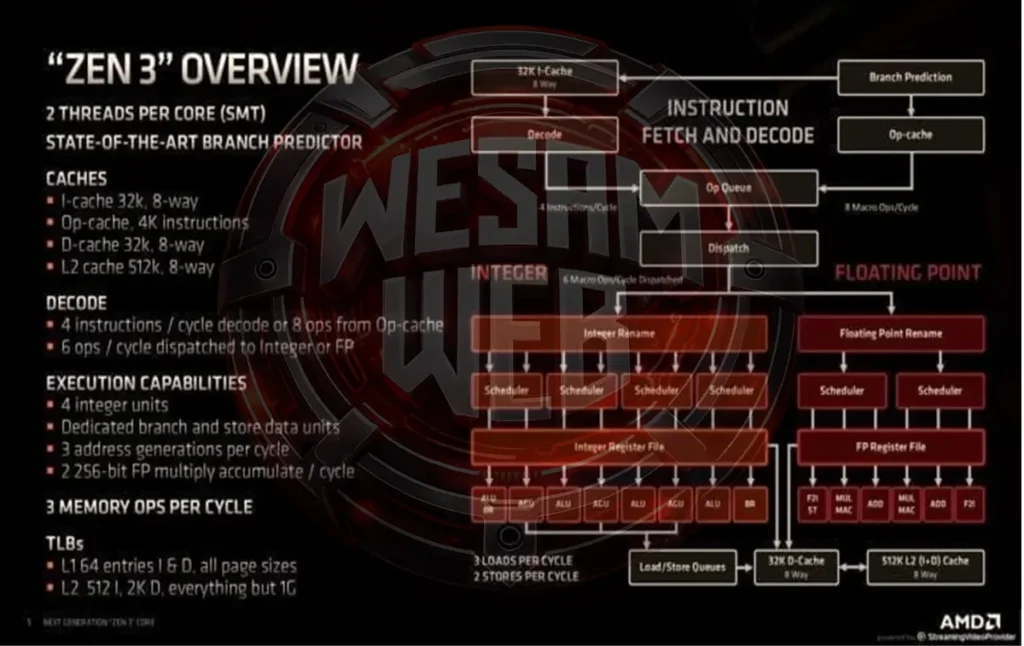

Zen 3 (جيل Ryzen 5000): ثورة تقليل زمن الوصول

أطلق هذا الجيل في عام 2020 ليمثل تحولاً نوعياً في تجربة الألعاب والبرامج الحساسة للتأخير.

• إعادة تصميم الـ CCX: انتقلت AMD إلى تصميم “المجمع الموحد”؛ حيث أصبحت 8 أنوية تشترك في 32 ميجابايت من ذاكرة L3 المؤقتة بدلاً من تقسيمها.
• زيادة الـ IPC: حقق هذا الجيل قفزة بنسبة 19% في عدد التعليمات لكل دورة ساعة.
• أداء الألعاب: بفضل تقليل زمن الوصول (Latency) بين الأنوية والذاكرة، تربع هذا الجيل على عرش أداء الألعاب.

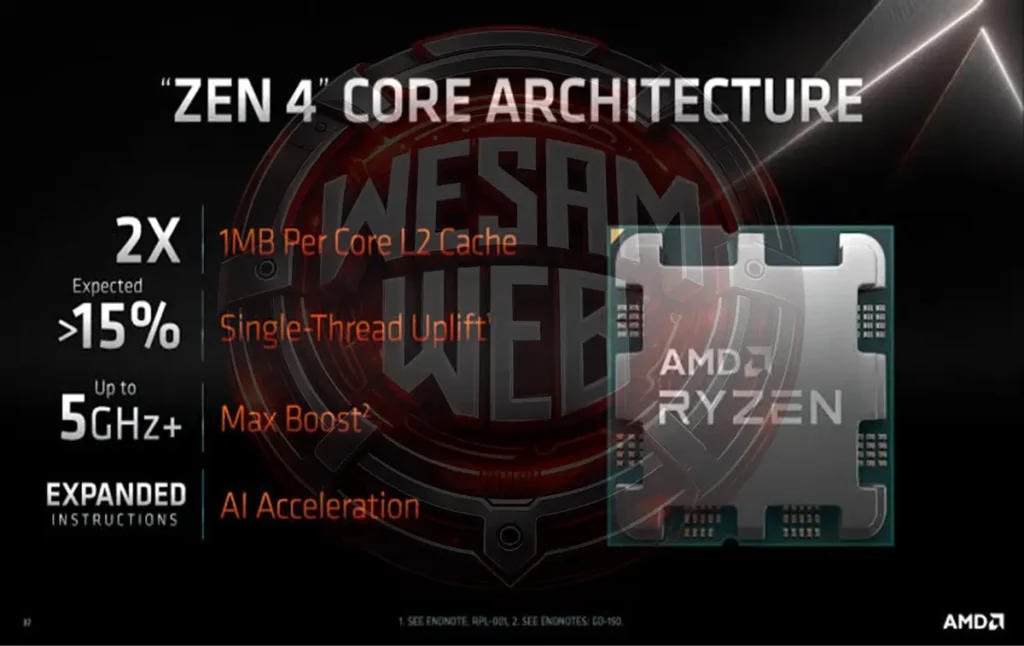

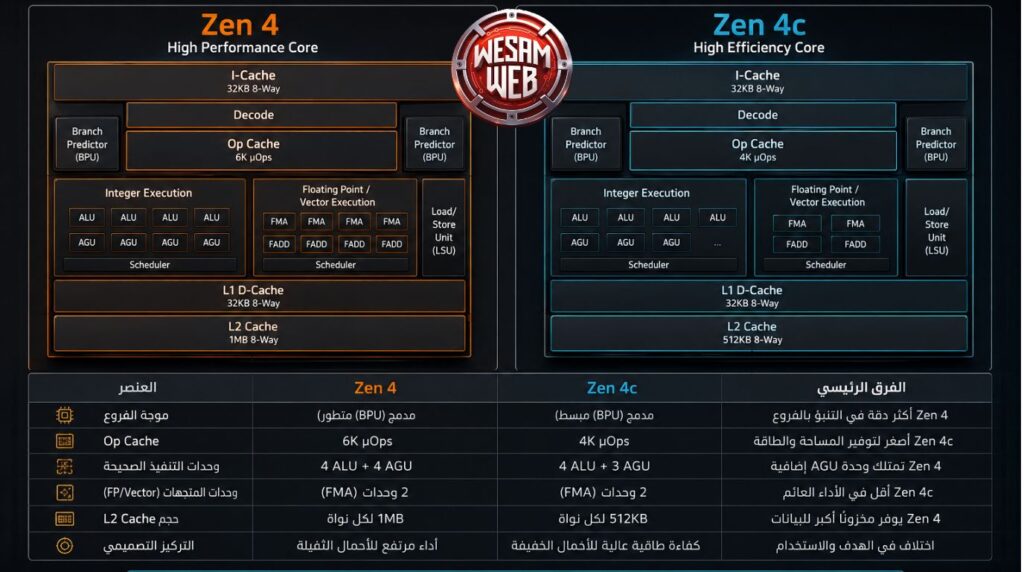

Zen 4 (جيل Ryzen 7000): عصر الـ 5 نانومتر والـ DDR5

قدم Zen 4 منصة جديدة كلياً (AM5) لدعم تقنيات العقد القادم.

• دقة التصنيع: اعتمدت AMD تقنية 5 نانومتر المتطورة لزيادة كثافة الترانزستورات وكفاءة الطاقة.
• دعم التقنيات الحديثة: شمل الجيل دعم ذاكرة DDR5 وواجهة PCIe 5.0 لسرعات نقل بيانات فائقة.
• AVX-512: دمجت المعمارية تعليمات AVX-512 لمعالجة البيانات المعقدة بكفاءة، مما حسن أداء الخوادم بنسبة 19% مقارنة بالمنافسين.
• الرسوميات المدمجة: تم دمج وحدات رسومية بمعمارية RDNA 2 داخل المعالجات المكتبية لأول مرة.

مقالة ذات صلة: معالجات AMD Ryzen: تعرف عن الأداء، المميزات، والاختيار الأفضل لجهازك.

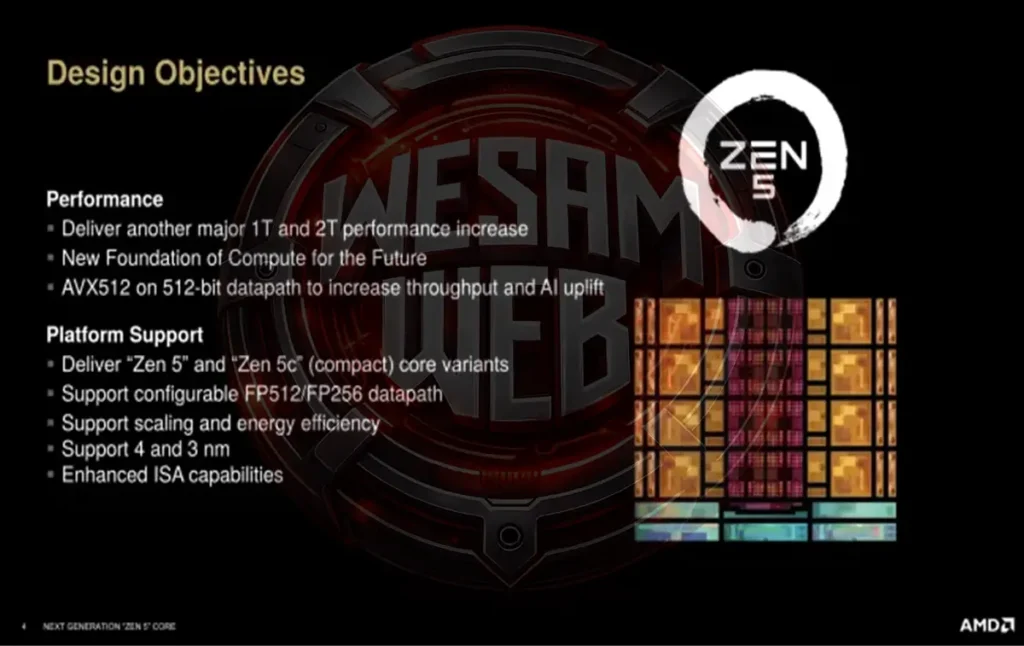

Zen 5 (جيل Ryzen 9000): محرك الذكاء الاصطناعي

كذلك ركز Zen 5 على تحسين البنية التحتية (Front-End) لتغذية الأنوية بسرعة أكبر.

• تحسين الـ Branch Prediction: استخدمت المعمارية نظاماً مزدوجاً للتنبؤ بالتفرع، مما قلل زمن الاستجابة وزاد الدقة.
• زيادة الـ IPC: حققت تحسناً بنسبة 16% في الأداء الفردي للنواة.

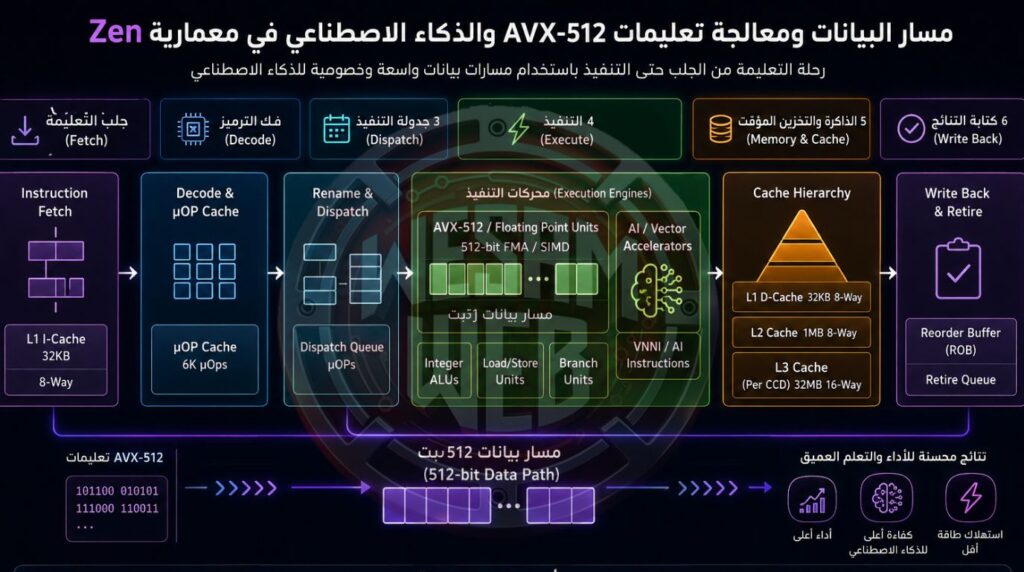

• أحمال عمل AI: تم توسيع مسارات البيانات لوحدة الفاصلة العائمة إلى 512 بت لدعم تطبيقات الذكاء الاصطناعي.
• كفاءة الطاقة: بفضل تقنية 4 نانومتر، انخفضت المقاومة الحرارية بنسبة 15%، مما جعل المعالجات تعمل بحرارة أقل بـ 7 درجات.

Zen 6 (المستقبل): “Morpheus” ودقة الـ 2 نانومتر

أعلنت AMD رسمياً عن تطوير Zen 6 ليكون إعادة تصميم جذرية وليس مجرد تحديث بسيط.

• دقة التصنيع: ستعتمد على تقنية 2 نانومتر من TSMC، مما يوفر قفزة هائلة في الأداء لكل واط.
• عدد الأنوية: من المتوقع أن تصل معالجات الخوادم (Venice) إلى 256 نواة، وهو رقم غير مسبوق في الصناعة.
• محرك التنفيذ: ستستخدم المعمارية محرك إرسال (Dispatch) بعرض 8 خانات لتنفيذ عدد أكبر من الأوامر المتزامنة.
• الذكاء الاصطناعي ومراكز البيانات: ستدعم مسارات بيانات متقدمة للذكاء الاصطناعي وتقنية Infinity Fabric من الجيل الخامس لربط المكونات.
• الخوادم: تستهدف معمارية Zen 6C البيئات السحابية عالية الكثافة لتوفير أقصى قدرة معالجة بأقل مساحة.

جدول تطور معمارية Zen (من الجيل الأول إلى Zen 6)

تمثل رحلة تطور معمارية Zen من AMD واحدة من أعظم التحولات التقنية في تاريخ صناعة أشباه الموصلات، حيث انتقلت الشركة من مرحلة “الصراع من أجل البقاء” إلى قيادة سوق المعالجات عالمياً عبر فلسفة “الشيبلت” (Chiplet) والتحسين المستمر للأداء. تعتمد هذه السلسلة من الأجيال على فكرة فك الارتباط بين مسارات الابتكار في أنوية المعالجة ووظائف الإدخال والإخراج، مما سمح بتقديم أداء ريادي في الألعاب ومراكز البيانات على حد سواء.

كما يستعرض الجدول التالي المحطات الرئيسية في مسيرة Zen، موضحاً الفوارق التقنية بين الأجيال المتعاقبة:

الجيل	المعمارية	سلسلة المعالجات (Ryzen)	دقة التصنيع	قفزة الأداء (IPC)	أهم الابتكارات التقنية
الأول (2017)	Zen	Ryzen 1000	14nm	40%+	تقنية SenseMI، عودة الأداء التنافسي.
المنقح (2018)	Zen+	Ryzen 2000	12nm	~3%	تحسين Precision Boost 2، تقليل زمن الاستجابة.
الثاني (2019)	Zen 2	Ryzen 3000	7nm	~15%	الانتقال لتصميم “الشيبلت”، دعم PCIe 4.0.
الثالث (2020)	Zen 3	Ryzen 5000	7nm	~19%	مجمع أنوية موحد (8 أفراد)، أفضل أداء للألعاب.
الرابع (2022)	Zen 4	Ryzen 7000	5nm	~13-14%	دعم DDR5 وPCIe 5.0، تعليمات AVX-512.
الخامس (2024)	Zen 5	Ryzen 9000	4nm/3nm	~16%	تحسين التنبؤ بالتفرع، عرض نطاق ترددي مضاعف.
السادس (2026+)	Zen 6	Ryzen 10000	2nm	غير معلن	محرك إرسال 8-Wide، دعم PCIe 7.0 والذكاء الاصطناعي.

ما المقصود بمعمارية المعالج (CPU Architecture)؟

تعد معمارية المعالج (CPU Architecture) المخطط الهندسي والمنطقي الشامل الذي يحدد كيفية تفاعل المكونات المادية مع الأوامر البرمجية. هي بمثابة “الدستور” التقني الذي يصف الوظائف والتنظيم والآلية التي ينفذ بها نظام الحاسوب تعليماته؛ لذلك، فإن المعمارية لا تشمل فقط تصميم الرقاقة، بل تحدد “مجموعة التعليمات” (ISA) التي يستطيع المعالج فهمها ومعالجتها.

علاوة على ذلك، تعتبر المعمارية المسؤولة عن تحديد الممرات الفيزيائية للبيانات والقواعد المنطقية داخل الرقاقة لضمان التوازن بين السرعة واستهلاك الطاقة. ونتيجة لذلك، فإن الابتكار في المعمارية هو ما يسمح للمعالجات الحديثة بتنفيذ عمليات معقدة مثل الذكاء الاصطناعي بكفاءة تفوق الأجيال السابقة بمراحل.

هل المعالج مجرد “سرعة”؟ إليك لغة الأرقام الحقيقية

إذا كنت تعتقد أن أداء الحاسوب يعتمد فقط على عدد الـ “جيجاهرتز”، فقد فاتك الجزء الأهم من الحكاية. فالمعالج ليس مجرد محرك سريع، بل هو مدينة ذكية تعتمد كفاءتها على تصميم شوارعها (المسارات) وتوزيع مبانيها (الأنوية). علاوة على ذلك، فإن الابتكار في المعمارية هو ما يسمح لنا اليوم بتشغيل أحمال عمل معقدة مثل الذكاء الاصطناعي بكفاءة مذهلة.

المعمارية (Architecture) مقابل المعمارية الدقيقة (Microarchitecture)

غالباً ما يختلط الأمر على المستخدمين عند سماع هذه المصطلحات، ولكن الفرق بينهما جوهري لمتخصصي البرمجة وعلوم الحاسوب:

• المعمارية (Architecture): تمثل المواصفات العريضة والقواعد التي تحدد “ماذا” يفعل المعالج. هي ثابتة نسبياً عبر أجيال من المعالجات التي تدعم نفس مجموعة التعليمات.
• المعمارية الدقيقة (Microarchitecture): هي التنفيذ الفيزيائي الفعلي لتلك المواصفات (The “How”). على سبيل المثال، تمتلك معمارية Zen 4 و Zen 4c نفس المنطق البرمجي (Architecture)، لكنهما تختلفان في التخطيط الفيزيائي والمساحة (Microarchitecture).

لماذا تعد المعمارية هي المحرك الحقيقي للأداء؟

لا يقتصر دور المعمارية على التنظيم، بل هي المسؤول الأول عن زيادة الإنتاجية التقنية نتيجة للأسباب التالية:

1. تحسين الـ IPC: تسعى المعماريات الحديثة لزيادة “عدد التعليمات لكل دورة ساعة”. فمثلاً، حققت معمارية Zen 2 قفزة بنسبة 24% في IPC مقارنة بالجيل الأول.
2. كفاءة المسارات (Data Paths): تحدد المعمارية عرض مسارات البيانات؛ حيث تستخدم Zen 4 مسارات 256 بت لتنفيذ تعليمات AVX-512 بكفاءة عالية واستهلاك طاقة أقل.
3. تكنولوجيا الذاكرة المؤقتة (Cache): الابتكار المعماري مثل تقنية 3D V-Cache سمح بزيادة هائلة في ذاكرة L3 لتصل إلى 1152 ميجابايت في معالجات الخوادم.
4. التصميم المعياري (Chiplets): الانتقال من التصميم الموحد (Monolithic) إلى تصميم “الشيبلت” سمح بفك الارتباط بين مسارات ابتكار الأنوية ووظائف الإدخال/الإخراج.

مقارنة تقنية: فلسفة التصميم بين Intel و AMD

وجه المقارنة	معمارية AMD (Zen 4/5)	معمارية Intel (Sunny Cove كمثال)
أسلوب التصميم	هجين متعدد القوالب (Hybrid Multi-die) يعتمد على “الشيبلت”.	تصميم موحد (Monolithic) في أغلب الإصدارات التقليدية.
كفاءة المساحة	نواة Zen 4 أصغر بنسبة 40% تقريباً من أنوية إنتل المنافسة.	تمتاز بأداء فردي قوي لكنها تستهلك مساحة سيليكون أكبر.
الابتكار المستقبلي	تتجه معمارية Zen 6 إلى إعادة تصميم جذرية (8-wide dispatch) على دقة 2 نانومتر.	تركز على دمج وحدات معالجة عصبية متقدمة في المعماريات الحديثة.

نصيحة عملية: عند اختيار معالجك القادم، لا تكتفِ بالنظر إلى عدد الأنوية. ابحث عن اسم المعمارية الدقيقة (Microarchitecture)؛ فهي التي ستحدد ما إذا كان جهازك سيدعم تقنيات المستقبل مثل PCIe 5.0 و DDR5 بكفاءة حقيقية، أو سيظل أسيراً لمعمارية قديمة مغلفة باسم جديد.

ما هو IPC ولماذا يعد أهم معيار للأداء؟

يعد IPC (Instructions Per Clock) المعيار الذهبي لقياس كفاءة معمارية المعالج، حيث يمثل عدد التعليمات التي يستطيع المعالج تنفيذها في دورة ساعة واحدة. وبخلاف التردد (الجيجاهرتز) الذي يقيس السرعة الخام، يركز IPC على “الذكاء الهندسي” وكيفية إنجاز مهام أكثر في كل نبضة، مما يجعله المحرك الحقيقي للأداء الفعلي في التطبيقات والألعاب.

إذا كانت دورة الساعة هي “نبض” المعالج، فإن IPC هو مقدار “العمل” المنجز في تلك النبضة. علاوة على ذلك، تسعى الشركات دائماً لتحقيق زيادة بنسبة مزدوجة (Double-digit) في IPC مع كل جيل جديد لضمان قفزات حقيقية في الأداء.

أمثلة على تطور IPC في معمارية Zen:

حققت AMD قفزات تاريخية في هذا المعيار، مما أعادها للمنافسة بقوة:

• من Zen إلى Zen 2: شهدت زيادة هائلة بلغت حوالي 15% لمعالجات Ryzen و 24% لمعالجات EPYC.
• معمارية Zen 3: قدمت تحسناً إضافياً بنسبة 19% بفضل إعادة تصميم المجمعات.
• معمارية Zen 5: رفعت السقف بزيادة متوسطة قدرها 16%، وقد تصل إلى 35% في مهام الفاصلة العائمة (Floating Point).

كيف يتم قياس الـ IPC؟

يتم قياس IPC بدقة عبر تثبيت تردد المعالج (Fixed Frequency) عند مستوى معين (مثلاً 3.0 جيجاهرتز) لكل من المعالج القديم والجديد. نتيجة لذلك، يتم استبعاد تأثير السرعة الخام، وتصبح الفروقات في نتائج الاختبارات ناتجة فقط عن التحسينات في تصميم المعمارية الدقيقة (Microarchitecture).

ما هو Infinity Fabric؟

تعد Infinity Fabric تقنية اتصال عالية السرعة طورتها AMD لربط مختلف مكونات المعالج ببعضها البعض. وتعمل هذه التقنية كشبكة داخلية تسمح بتبادل البيانات بين الأنوية والذاكرة المخبأة ووحدات الإدخال والإخراج والقوالب المختلفة بكفاءة عالية.

وتكمن أهمية Infinity Fabric في أنها تشكل العمود الفقري لمعالجات Zen الحديثة، حيث تضمن انتقال البيانات بسرعة مع الحفاظ على التزامن بين جميع المكونات. وقد ساهمت هذه التقنية في تمكين AMD من الاعتماد على تصميم الشيبلت والتصميم متعدد القوالب دون التأثير سلبا على الأداء أو استقرار النظام.

شرح هيكلية Infinity Fabric (الرسم التوضيحي المنطقي):

يعمل النسيج كحلقة وصل مركزية (Hub) تربط المكونات التالية:

1. CCD (Core Chiplet Die): قوالب الأنوية التي تحتوي على المعالجات المركزية.
2. IOD (I/O Die): القالب المركزي الذي يحتوي على متحكمات الذاكرة DDR5 وممرات PCIe 5.0.
3. GMI (Global Memory Interface): وهي الوصلات المحددة داخل Infinity Fabric التي تربط قوالب الأنوية بالقالب المركزي (IOD) بسرعات تصل إلى 36 جيجابت/ثانية للوصلة الواحدة.

لماذا يعد حيوياً؟

بسبب الانتقال لتصميم “الشيبلت” (Multi-die)، أصبحت سرعة النسيج حاسمة. ففي معالجات EPYC الجيل الرابع، يدعم النسيج سرعات نقل بيانات نظرية بين معالجين تصل إلى 512 جيجابايت/ثانية، مما يضمن تدفق البيانات دون أي تأخير (Latency) يذكر. كذلك، سيشهد جيل Zen 6 القادم إطلاق الإصدار الخامس من هذه التقنية لدعم سرعات PCIe 7.0 الهائلة.

نصيحة عملية: عند مقارنة المعالجات، لا تنجرف وراء الأرقام التسويقية للتردد العالي فقط. دائماً ابحث عن “نسبة زيادة IPC” في الجيل الجديد؛ لأن المعالج الذي يمتلك IPC أعلى سيؤدي مهامك بسرعة أكبر وبحرارة أقل حتى لو كان يعمل بتردد أقل من منافسه.

ما هي تقنية الشيبلت (Chiplet)؟

تشير تقنية الشيبلت (Chiplet) إلى أسلوب تصميم حديث يعتمد على تقسيم المعالج إلى عدة شرائح صغيرة ومتخصصة بدلا من تصنيع جميع المكونات داخل شريحة سيليكون واحدة ضخمة. ويمكن أن تتولى كل شريحة مهمة محددة، مثل معالجة الأنوية أو إدارة الإدخال والإخراج أو الذاكرة المخبأة، ثم يتم ربط هذه الشرائح معا لتعمل كوحدة متكاملة.

وقد ساعد هذا النهج AMD على زيادة عدد الأنوية وتحسين كفاءة التصنيع وخفض تكاليف الإنتاج مقارنة بالتصاميم التقليدية. كما منح الشركة مرونة أكبر في تطوير أجيال جديدة من المعالجات دون الحاجة إلى إعادة تصميم جميع المكونات من الصفر، وهو ما ساهم في تسريع الابتكار وتحسين الأداء عبر الأجيال المتعاقبة.

وداعاً للشرائح الضخمة: لماذا يراهن العالم على “الشيبلت”؟

يُعد تصميم الشيبلت (Chiplet Design) أسلوباً ثورياً في هندسة المعالجات يعتمد على تفكيك المعالج الضخم الموحد إلى وحدات بنائية صغيرة ومستقلة تُصنع بشكل منفصل ثم تُجمع في حزمة واحدة. وبدلاً من بناء شريحة واحدة كبيرة (Monolithic) تضم كل شيء، تتيح هذه التقنية دمج قطع سيليكون مختلفة الوظائف، مما يسمح لكل قطعة بأن تُنتج باستخدام تقنية التصنيع الأكثر ملاءمة لها لزيادة الكفاءة وتقليل التكاليف.

في الماضي، كان العائق الأكبر أمام زيادة عدد الأنوية هو حجم الشريحة؛ فكلما كبرت الشريحة زادت احتمالية وجود عيوب تصنيعية تؤدي لرميها بالكامل. علاوة على ذلك، فإن ابتكار معمارية الشيبلت سمح لشركة AMD بتجاوز هذه الحدود، محولةً المعالج من “قطعة صلبة” إلى “نظام هجين” متكامل يعمل بتناغم مذهل.

تصميم الشيبلت: المزايا والعيوب والأمثلة الواقعية

يمثل هذا التصميم فلسفة “فرق تسد” في عالم الأجهزة، وإليك تحليل تقني لمكوناته:

1. المزايا التقنية (Advantages):

• تحسين العائد (Improved Yield): وضع قطع صغيرة على رقاقة السيليكون يقلل من تأثير عيوب الإنتاج؛ فالعيب في قطعة صغيرة لا يفسد المعالج بأكمله، بل يفسد قطعة واحدة فقط، مما يقلل الهدر.
• فك ارتباط مسارات الابتكار (Decoupled Innovation): يسمح هذا التصميم بصناعة أنوية المعالجة بتقنية متطورة (مثل 5nm) بينما تُصنع وحدات الإدخال والإخراج (I/O) بتقنيات أقل تكلفة (مثل 6nm)، لأن الأخيرة لا تستفيد كثيراً من تصغير الحجم.
• قابلية التوسع (Scalability): يمكن لـ AMD زيادة أداء المعالج ببساطة عبر إضافة المزيد من قطع “CCD” إلى الحزمة، مما يسهل إنتاج معالجات بـ 96 أو حتى 128 نواة.

2. العيوب والتحديات (Disadvantages):

• زمن الوصول (Latency): انتقال البيانات بين القطع المختلفة عبر “Infinity Fabric” قد يسبب تأخيراً طفيفاً مقارنة بالشريحة الموحدة.
• تعقيد التوصيل: يتطلب التصميم تقنيات ربط فائقة السرعة ومعقدة لضمان عمل جميع القطع وكأنها كيان واحد.

3. أمثلة تطبيقية (Examples):

• معالجات Ryzen 3000 فأحدث: كانت الأولى التي اعتمدت هذا التصميم في الحواسب المكتبية.
• معالجات EPYC الجيل الرابع: تستخدم حتى 12 قطعة “CCD” مرتبطة بقالب I/O مركزي واحد لتوفير أداء خوارزمي مذهل.

الفرق بين CCX وCCD وIOD: المكونات الأساسية للمعالج

لفهم كيفية بناء معالجات AMD الحديثة، يجب التمييز بين هذه الاختصارات الثلاثة التي تمثل مستويات التنظيم داخل المعالج:

المكون	الاسم الكامل	الوظيفة التقنية	مثال من معمارية Zen 4
CCX	Core Complex	مجمع منطقي يضم مجموعة من الأنوية تشترك في ذاكرة تخزين مؤقت واحدة من المستوى الثالث (L3 Cache) لتقليل زمن الاستجابة.	يضم 8 أنوية تشترك في 32MB من ذاكرة L3 في معالجات Ryzen 7000.
CCD	Core Chiplet Die	الشريحة الفيزيائية (الشيبلت) التي تُوضع على المعالج، وقد تحتوي على مجمع (CCX) واحد أو أكثر.	في Zen 4، يحتوي قالب الـ CCD على مجمع CCX واحد يضم 8 أنوية.
IOD	I/O Die	القالب المركزي المسؤول عن وظائف الإدخال والإخراج، ويحتوي على متحكمات الذاكرة، ممرات PCIe، ومعالج الأمان.	في جيل Genoa، يدعم 12 قناة ذاكرة DDR5 و128 ممر PCIe 5.0.

خلاصة عملية: إذا كنت مطوراً أو مهتماً بالأداء، تذكر أن كفاءة تطبيقك تعتمد على كيفية توزيع البيانات بين هذه الوحدات؛ فالتطبيقات التي تستخدم أنوية داخل نفس الـ CCX ستعمل بسرعة أكبر نتيجة لمشاركة ذاكرة الكاش الموحدة وتقليل زمن الوصول.

مقارنة تقنية بين Zen وIntel Core Architecture

تعتبر المقارنة بين معمارية Zen وIntel Core Architecture صراعاً بين فلسفتين هندسيتين مختلفتين، حيث تهدف AMD للتفوق عبر تصميم “الشيبلت” (Chiplet) وكفاءة الطاقة العالية. في المقابل، تركز إنتل تاريخياً على الأداء الفردي الخام، إلا أن القفزات المعمارية الأخيرة لـ Zen (خاصة Zen 4 وZen 5) جعلتها تتصدر في معايير كفاءة الأداء مقابل الواط وكثافة الأنوية.

توضح لغة الأرقام الفجوة التقنية وكيف استطاعت AMD سدها بل وتجاوزها في قطاعات حيوية مثل مراكز البيانات والألعاب.

وجه المقارنة	معمارية AMD Zen (Zen 4 / Zen 5)	معمارية Intel Core (مثل Sapphire Rapids)
الـ IPC	تحسينات مزدوجة الرقم (Double-digit) تصل لـ 16% في Zen 5.	تطور مستقر، لكن معالجات EPYC تتفوق بنسبة 19% في المهام الثقيلة.
كفاءة الطاقة	ريادة عالمية؛ حيث يوفر معالج EPYC 9534 كفاءة أعلى بـ 1.48 مرة من Intel.	استهلاك مرتفع للطاقة، مما يؤدي غالباً للوصول للحدود الحرارية بسرعة.
أداء الألعاب	تفوق كبير بفضل تقنية 3D V-Cache والـ CCX الموحد.	أداء فردي قوي، لكنه يعاني من زمن وصول الكاش في بعض التصاميم الهجينة.
التصنيع	رائدة في الانتقال لـ 5nm و4nm، مع خطط لـ 2nm في Zen 6.	اعتمدت لفترة طويلة على عقد 10nm (Intel 7) قبل التحسن التدريجي.
الذكاء الاصطناعي	دعم كامل لـ AVX-512 بمسارات بيانات 256 بت لتجنب الحرارة.	دعم AVX-512 موجود في الخوادم، لكنه غائب في معظم المعالجات الاستهلاكية.
الاستهلاك	استهلاك أقل (TDP يبدأ من 65 واط للفئات القوية).	تستهلك طاقة تصل لـ 140 واط وما فوق في الفئات العليا.

كيف حسنت Zen أداء الألعاب؟ ثورة زمن الوصول والكاش

لم تكن زيادة السرعة هي السبب الوحيد وراء هيمنة Ryzen على سوق الألعاب، بل كانت إعادة هندسة كيفية وصول المعالج للبيانات هي المفتاح الحقيقي.

• الذاكرة المؤقتة (Cache): انتقلت AMD من تقسيم الكاش إلى تصميم المجمع الموحد (Unified CCX) في Zen 3، مما أتاح لـ 8 أنوية الوصول المباشر لـ 32MB من ذاكرة L3. كذلك، أضافت تقنية 3D V-Cache سعات ضخمة (تصل لـ 96MB لكل قالب)، مما رفع أداء الألعاب بنسبة 15% إضافية.
• زمن الوصول (Latency): قللت المعمارية الجديدة زمن الاستجابة بين الأنوية والذاكرة بشكل درامي. لذلك، أصبحت المهام الحساسة مثل الألعاب تستفيد من التدفق السريع للبيانات دون “عناقيد زجاج” برمجية.
• سرعة الساعة (Clock Speed): بفضل دقة تصنيع 5nm في Zen 4، وصلت الترددات إلى 5.7 جيجاهرتز. نتيجة لذلك، زاد أداء النواة الواحدة بنسبة 29% مقارنة بالجيل السابق عند دمج زيادة الـ IPC مع زيادة التردد.
• تقنية الـ Boost: طورت AMD تقنيات Precision Boost 2 وXFR 2، والتي تسمح للمعالج بالعمل عند أقصى تردد ممكن بناءً على جودة التبريد.
• دعم الذاكرة (Memory): الانتقال لدعم ذاكرة DDR5 وواجهة PCIe 5.0 وفر عرض نطاق ترددي هائل يغذي الأنوية الجائعة للبيانات في الألعاب الحديثة.

نصيحة عملية: إذا كان هدفك الأساسي هو الألعاب، فلا تتنازل عن معالج بتقنية 3D V-Cache (مثل Ryzen 7 7800X3D)؛ لأن حجم الذاكرة المؤقتة الضخم في هذه المعمارية يمنحك استقراراً في معدل الإطارات (Minimum FPS) لا تستطيع المعالجات التقليدية منافسته مهما بلغت سرعتها.

كيف حسنت Zen تطبيقات الذكاء الاصطناعي؟

تعتمد معمارية Zen في تحسين تطبيقات الذكاء الاصطناعي على دمج تعليمات معالجة المتجهات المتقدمة (Vector Instructions) مع مسارات بيانات عريضة لرفع كفاءة الحوسبة الكثيفة،. علاوة على ذلك، وفرت أحدث أجيال Zen (مثل Zen 4 وZen 5) دعماً كاملاً لتعليمات AVX-512، مما سمح بتسريع عمليات الاستدلال (Inference) والتدريب (Training) عبر استخدام تنسيقات بيانات مرنة مثل BFLOAT16 وVNNI،.

لم يعد المعالج المركزي مجرد منسق للمهام، بل أصبح محركاً أساسياً في معالجة النماذج العصبية المعقدة بفضل الابتكارات التالية:

• تعليمات AVX وAVX-512: طبقت AMD تعليمات AVX-512 في Zen 4 باستخدام مسارات بيانات 256 بت مزدوجة لتجنب ارتفاع الحرارة مع الحفاظ على الأداء العالي،. بالمقابل، انتقلت Zen 5 إلى مسار بيانات كامل 512 بت، مما ضاعف إنتاجية وحدة الفاصلة العائمة (FPU).
• دعم VNNI: دمجت Zen تعليمات الشبكة العصبية المتجهة (VNNI) لتسريع تطبيقات التعلم الآلي التي كانت تتطلب سابقاً وحدات معالجة رسومية منفصلة.
• Inference وTraining: حسنت المعمارية من قدرات الاستدلال عبر معالجة البيانات بنصف الدقة (16-bit) والبيانات الصحيحة (8-bit)، مما قلل من استهلاك الطاقة في مجموعات البيانات الضخمة.
• وحدة NPU ومستقبل Zen 7: تتجه AMD لدمج محرك “Matrix Engine” في معمارية Zen 7 القادمة لتسريع عمليات الذكاء الاصطناعي بشكل جذري ودعم تعليمات AVX10.

معمارية Zen في الخوادم (EPYC)

تم تصميم معالجات EPYC لتلبية احتياجات أحمال العمل الحديثة عبر استراتيجية “التصميم المعياري” (Modularity) التي تفصل بين أنوية المعالجة ووظائف الإدخال والإخراج.

1. البيئات السحابية (Cloud): تقدم أنوية Zen 4c (الموجودة في Bergamo) كثافة عالية تصل إلى 128 نواة، مما يجعلها مثالية للتطبيقات السحابية الأصلية (Cloud-native).
2. الافتراضية (Virtualization) والحاويات (Containers): توفر تقنية AMD Infinity Guard حماية فائقة عبر التشفير الآمن للذاكرة (SME) والافتراضية المشفرة (SEV) لعزل الآلاف من الحاويات والآلات الافتراضية.
3. خوادم الذكاء الاصطناعي (AI Servers): بفضل دعم 12 قناة لذاكرة DDR5، توفر معالجات EPYC عرض نطاق ترددي هائل يغذي مسارات البيانات المطلوبة لمعالجة لغات البرمجة والذكاء الاصطناعي.
4. الحوسبة عالية الأداء (HPC): تدمج AMD تقنية 3D V-Cache التي تضيف حتى 1152 ميجابايت من ذاكرة L3، مما يسرع تطبيقات محاكاة الطقس والديناميكيات الجزيئية بنسبة مذهلة.

مقالة ذات صلة: معالجات AMD EPYC: الدليل الشامل لفهم معالجات الخوادم ومراكز البيانات الحديثة.

تأثير Zen على سوق المعالجات

أحدثت Zen تحولاً جذرياً في توازن القوى داخل سوق أشباه الموصلات، حيث نقلت المنافسة من مجرد زيادة التردد إلى ثورة في عدد الأنوية وكفاءة التصنيع.

وجه المقارنة	قبل ظهور معمارية Zen	بعد ظهور معمارية Zen
وضع السوق	هيمنة شبه كاملة لشركة إنتل وتراجع AMD بـ 3 أجيال.	عودة AMD للقمة وتحقيق أداء يتفوق على المنافسين في الخوادم.
عدد الأنوية	كانت الأنوية الكثيرة (8+) حكراً على الفئات الباهظة جداً.	قفزت الأنوية من 32 في الجيل الأول إلى 256 نواة متوقعة في Zen 6.
دقة التصنيع	ركود طويل عند مستويات 14 نانومتر.	ريادة عالمية بالانتقال لـ 7nm ثم 5nm وحالياً 2nm في Zen 6.
الأسعار	أسعار مرتفعة مع تحسينات طفيفة في الأداء السنوي.	انخفاض الأسعار وتقديم “قيمة مقابل الأداء” أجبر المنافسين على خفض أسعارهم.

رد فعل إنتل (Intel Response): نتيجة لضغط Zen، اضطرت إنتل لتسريع وتيرة ابتكاراتها في معالجات Xeon وCore، لكنها واجهت صعوبات في مطابقة كثافة الأنوية وكفاءة الطاقة التي توفرها AMD. علاوة على ذلك، أدت المنافسة إلى انخفاض الأسعار بشكل ملموس لصالح المستخدم النهائي وزيادة عدد الأنوية في الأجهزة المكتبية والمحمولة.

نصيحة عملية: عند اختيار خادم أو محطة عمل للذكاء الاصطناعي، تأكد من دعم المعالج لتعليمات AVX-512 وVNNI؛ لأن هذه التقنيات المدمجة في معمارية Zen ستقلل من حاجتك للاستثمار في بطاقات رسومية مكلفة لمهام الاستدلال البسيطة والمتوسطة.

مميزات معمارية Zen

تعتبر معمارية Zen المخطط الهندسي الثوري الذي أعاد صياغة موازين القوى في سوق المعالجات المركزية منذ إطلاقها عام 2017. تعتمد هذه المعمارية على فلسفة “التصميم النمطي” أو الهجين (Hybrid Multi-die Architecture)، حيث يتم تفكيك المعالج إلى وحدات صغيرة مستقلة تُعرف بالشيبلت (Chiplets) بدلاً من التصاميم الموحدة التقليدية . نتيجة لذلك، استطاعت AMD تحقيق قفزات تاريخية في الأداء والكفاءة، مما جعلها القلب النابض لأجهزة Ryzen المكتبية ومعالجات EPYC للخوادم العملاقة.

قدمت Zen مجموعة من الحلول التقنية التي جعلتها تتفوق في تعدد المهام وكفاءة الأداء مقابل الواط . إليك قائمة شاملة لأبرز هذه المميزات:

• تصميم الشيبلت (Chiplet Design): استبدلت AMD التصميم الموحد الضخم بكتل بنائية صغيرة، مما سمح بزيادة عدد الأنوية بسهولة وتقليل تكاليف الإنتاج.
• تحسينات IPC المزدوجة: حقق كل جيل زيادة بنسبة تزيد عن 10% في “عدد التعليمات لكل دورة ساعة”، ووصلت هذه النسبة إلى 19% في جيل Zen 3.
• تقنية SenseMI: توصف بأنها “العصى السحرية”؛ حيث تستخدم شبكة عصبية اصطناعية داخل المعالج لاتخاذ قرارات حوسبية ذكية وتوقع التعليمات المستقبلية.
• تعدد المسارات المتزامن (SMT): يسمح لكل نواة فيزيائية بمعالجة خيطين (Threads) في وقت واحد، مما يرفع الأداء في المهام المتوازية المعقدة.
• تقنية Infinity Fabric: تعمل كجسر فائق السرعة يربط الأنوية والذاكرة ووحدات الإدخال والإخراج داخل الرقاقة بأمان وكفاءة عالية.
• دعم AVX-512 وVNNI: وفرت المعمارية (بدءاً من Zen 4) دعماً كاملاً لتعليمات الذكاء الاصطناعي والحوسبة عالية الأداء مع الحفاظ على كثافة الأنوية.
• تقنية 3D V-Cache: سمحت بدمج طبقات إضافية من ذاكرة L3 فوق الأنوية، مما رفع سعة الكاش إلى مستويات مذهلة (تصل لـ 1152 ميجابايت في EPYC).

عيوب معمارية Zen

على الرغم من ريادتها، واجهت Zen بعض التحديات الهندسية التي حاولت AMD معالجتها في الأجيال المتعاقبة:

1. زمن الوصول (Latency): في الأجيال الأولى، تسبب تقسيم الأنوية إلى مجمعات (CCX) في تأخير انتقال البيانات بينها. ومع ذلك، تم حل هذه المشكلة بشكل جذري في Zen 3 عبر توحيد مجمع الأنوية.
2. الاعتمادية الكبيرة على الذاكرة (Memory Dependency): يرتبط أداء نسيج Infinity Fabric مباشرة بتردد الذاكرة العشوائية (RAM).لذلك، يتأثر أداء المعالج بشكل ملحوظ إذا تم استخدام ذاكرة بترددات منخفضة.
3. تحديات تردد التشغيل (Clock Scaling): بسبب التصميم العريض والكثيف، واجهت Zen صعوبة في الوصول لترددات عالية جداً مقارنة بالمنافسين في البداية. علاوة على ذلك، فإن زيادة عدد الأنوية ترفع المقاومة الحرارية، مما يتطلب تبريداً متقدماً للحفاظ على سرعات “البوست” القصوى.

دليل المحترفين: كيف تكتشف المعمارية الحقيقية وتتجنب “فخ التسميات”؟

تعتمد الطريقة المثالية لاكتشاف معمارية المعالج الحقيقية على فك تشفرة الأرقام التسلسلية لشركة AMD؛ حيث إن وجود الرقم “7” في بداية اسم المعالج (مثل Ryzen 7000) لا يعني بالضرورة أنه يعتمد على أحدث معمارية. في الواقع، يشير الرقم الثالث في التسمية الحديثة للمعالجات المحمولة إلى جيل المعمارية الفعلي (مثلاً: رقم 2 يعني Zen 2، ورقم 4 يعني Zen 4). نتيجة لذلك، يجب على المشتري الذكي فحص المواصفات التقنية بدقة بدلاً من الاعتماد على رقم السلسلة التسويقي فقط.

لماذا يُباع السيليكون القديم في أغلفة جديدة؟

تلجأ الشركات أحياناً لإعادة استخدام معماريات سابقة (مثل Zen 2 أو Zen 3) في فئات اقتصادية لتقليل التكاليف. علاوة على ذلك، فإن هذا لا يعني أن المعالج سيئ، ولكنه لن يقدم ميزات الأداء المتقدمة مثل دعم DDR5 أو تحسينات الذكاء الاصطناعي الموجودة في Zen 4 وZen 5.

الأمن السيبراني في قلب المعمارية

لم تعد معمارية المعالج تهتم بالسرعة فقط، بل أصبحت الحصن الأول ضد الهجمات السيبرانية. تقدم AMD نظام Infinity Guard، وهو مجموعة ميزات أمنية مدمجة داخل السيليكون لحماية البيانات .

• ثغرة Sinkclose: هي تهديد خطير اكتُشف مؤخراً يؤثر على جميع معالجات Zen، حيث يستهدف “وضع إدارة النظام” (SMM).
• الحل المعماري: استجابت AMD عبر إطلاق تحديثات برمجية (Patches) لسد هذه الفجوة في معظم سلاسل المعالجات المتضررة.
• التشفير الآمن للمذاكرة (SME): تتيح معمارية Zen تشفير ذاكرة النظام بالكامل دون الحاجة لتعديل البرمجيات، مما يحمي البيانات من الهجمات الفيزيائية.
• عزل الآلات الافتراضية (SEV): تضمن المعمارية عزل كل “ماكينة افتراضية” عن الأخرى وعن نظام الـ Hypervisor نفسه، مما يجعلها الخيار الأول لمراكز البيانات السحابية.

مستقبل معمارية Zen

تخطط AMD لتحويل المعالج من مجرد وحدة حسابية إلى “وحش حوسبة ذكي” يعتمد على الذكاء الاصطناعي بشكل جذري.

تستعد AMD لتدشين حقبة جديدة كلياً مع معمارياتها القادمة التي تركز بشكل أساسي على تكامل الذكاء الاصطناعي والحوسبة السحابية.

الميزة / المعمارية	Zen 6 (Morpheus)	Zen 7 (المستقبل)
دقة التصنيع	تقنية 2 نانومتر المتطورة من TSMC.	عقد تصنيع متطورة جداً (لم يُفصح عنها).
محرك AI / NPU	محرك إرسال عريض (8-Wide) وخطوط أنابيب معززة للـ Vector.	دمج Matrix Engine مخصص لتسريع عمليات الذكاء الاصطناعي المعقدة.
التغليف (Packaging)	تقنيات تغليف ثلاثية الأبعاد متقدمة لربط الأنوية بوحدات CDNA 5.	تطور في التصميم النمطي (Chiplets) لزيادة كثافة الأنوية.
الذاكرة والتقنيات	دعم جيل PCIe 7.0 وربط متقدم مع ذاكرة HBM.	دعم تعليمات AVX10 وتحسينات أمان الذاكرة (ChkTag).
التطبيقات	معالجات “Venice” للخوادم و “Medusa Point” للمحمول.	دمج رسوميات RDNA 5 داخل معالجات APU لتقديم أداء رسومي رائد.

خلاصة القول (Actionable Advice): عند شراء جهاز جديد في عام 2026، اجعل هدفك هو معمارية Zen 4 كحد أدنى للاستفادة من دعم DDR5 وتعليمات AVX-512 الضرورية للتطبيقات الحديثة. إذا كنت تعمل في مجال الأمن السيبراني أو الخوادم، فتأكد من تفعيل ميزات AMD Infinity Guard من إعدادات الـ BIOS لضمان أقصى حماية لبياناتك المشفرة . كذلك، تابع دائماً تحديثات الـ Firmware الخاصة بالمعالج للحماية من ثغرات مثل Sinkclose التي تستهدف الطبقات العميقة من المعمارية.

خلاصة عملية: إذا كنت تفكر في ترقية جهازك، فإن معمارية Zen 5 (سلسلة Ryzen 9000) تقدم حالياً أفضل توازن بين كفاءة الطاقة وأداء الذكاء الاصطناعي. ولكن إذا كنت تهدف للمستقبل البعيد، فانتظر Zen 6؛ لأنها ستنتقل إلى دقة 2 نانومتر، مما سيجعلها “وحشاً” حقيقياً في معالجة الأرقام وأحمال العمل الكثيفة.

الأسئلة الشائعة حول معمارية Zen وتطور معالجات AMD

تعتبر هذه المجموعة من الأسئلة دليلاً سريعاً لفهم التحولات الجذرية التي أحدثتها شركة AMD في سوق الحوسبة. علاوة على ذلك، توفر الإجابات رؤية تقنية عميقة للمحترفين والمستخدمين العاديين على حد سواء.

ما هي معمارية Zen؟

Zen هي عائلة من هندسة المعالجات الدقيقة (Microarchitectures) التي ابتكرتها شركة AMD لتكون القلب النابض لمعالجات Ryzen وEPYC. تعتمد هذه المعمارية على تصميم “الشيبلت” الهجين الذي يفصل مسارات ابتكار الأنوية عن وظائف الإدخال والإخراج. نتيجة لذلك، استطاعت AMD تقديم أداء ريادي في الألعاب ومراكز البيانات منذ إطلاقها عام 2017.

هل Zen أفضل من Intel؟

تتفوق معمارية Zen حالياً في كفاءة الطاقة وكثافة الأنوية؛ فمثلاً يتفوق معالج AMD EPYC 9654 بنسبة 19% في الأداء على أقوى معالجات Intel Xeon المنافسة. بالمقابل، تمتاز Zen بمساحة أنوية أصغر بنسبة 40% مقارنة بمعمارية Intel “Sunny Cove”. كما توفر AMD قيمة أفضل مقابل السعر في المهام المتعددة بفضل تعدد المسارات المتزامن (SMT).

ما الفرق بين Zen 3 وZen 5؟

الفرق الجوهري يكمن في دقة التصنيع وتحسين الأداء؛ حيث انتقلت AMD من 7 نانومتر في Zen 3 إلى 4 نانومتر في Zen 5. كذلك، حققت Zen 5 زيادة في الـ IPC بنسبة 16% مع دعم كامل لتعليمات AVX-512 بمسار بيانات 512 بت . علاوة على ذلك، تم تحسين نظام التنبؤ بالتفرع لتقليل زمن الوصول وزيادة الدقة في معالجة البيانات.

هل Zen 6 تدعم DDR5؟

نعم، ستدعم معمارية Zen 6 ذاكرة DDR5 وواجهة PCIe 7.0 بسرعات نقل بيانات فائقة تصل إلى 224 جيجابايت/ثانية. وبسبب اعتمادها على مقبس AM5 المتطور، ستوفر هذه المعمارية توافقاً مستقبلياً ممتازاً مع أحدث حلول التخزين والذاكرة. كذلك، ستنتقل AMD في هذا الجيل إلى دقة تصنيع 2 نانومتر لرفع الكفاءة.

ما هو Infinity Fabric؟

Infinity Fabric هو “الغراء التقني” أو الطريق الفائق الذي يربط الأنوية والذاكرة ووحدات الإدخال والإخراج ببعضها البعض داخل الرقاقة . نتيجة لذلك، يسمح هذا النسيج باتصالات آمنة وسريعة جداً تضمن تدفق البيانات دون أي تأخير يذكر. علاوة على ذلك، يتم استخدامه في جميع منتجات AMD الحديثة بما في ذلك البطاقات الرسومية Vega.

ما هو CCD؟

CCD (Core Chiplet Die) هو القالب الفيزيائي الفعلي (الشيبلت) الذي يُوضع على المعالج، ويحتوي عادة على مجمع أنوية واحد أو أكثر. في معالجات EPYC الجيل الرابع، يمكن دمج ما يصل إلى 12 من هذه القوالب لتوفير كثافة تصل لـ 96 نواة. كذلك، يسمح هذا التصميم بتقليل تكاليف الإنتاج عبر تجنب عيوب التصنيع في الشرائح الضخمة الموحدة.

ما هو CCX؟

CCX (Core Complex) هو وحدة بنائية منطقية داخل المعالج تضم عادة مجموعة من الأنوية (تصل لـ 8) تشترك في ذاكرة كاش L3 واحدة. بالمقابل، كان توحيد مجمع الأنوية في Zen 3 نقلة كبرى قللت من زمن الوصول بين الأنوية والذاكرة بشكل درامي. وهذا التحسين هو المسؤول المباشر عن القفزة الهائلة في أداء الألعاب.

هل Ryzen تعتمد على Zen؟

نعم، Ryzen هي العلامة التجارية التي أطلقتها AMD لجميع معالجاتها المكتبية والمحمولة المستندة إلى معمارية Zen. لذلك، فإن كل جيل من Ryzen يرتبط مباشرة بتطور معمارية Zen؛ فمثلاً سلسلة Ryzen 9000 تعتمد على Zen 5. ونتيجة لذلك، أصبحت Ryzen الرمز العالمي لعودة المنافسة الحقيقية لسوق المعالجات.

ما هو IPC؟

IPC هو اختصار لـ “التعليمات لكل دورة ساعة”، ويمثل المقياس الحقيقي لكفاءة الهندسة الداخلية للمعالج . فبدلاً من زيادة التردد فقط، تسعى الشركات لرفع IPC لإنجاز مهام أكثر في كل نبضة تردد. علاوة على ذلك، حققت Zen قفزةIPC بلغت 40% في جيلها الأول مقارنة بمعمارية Excavator السابقة.

لماذا Zen ناجحة؟

يكمن سر نجاح Zen في ابتكار تصميم “الشيبلت” الذي كسر قيود الحجم والتكلفة التقليدية. كذلك، قدمت تقنية SenseMI التي تعمل كشبكة عصبية اصطناعية داخل المعالج لتوقع التعليمات المستقبلية وإدارة الطاقة بذكاء . نتيجة لذلك، استطاعت AMD سد فجوة الأجيال الثلاثة مع Intel والعودة لقيادة القمة في عالم المعالجات.

الخاتمة

تعد معمارية Zen حجر الزاوية في التحول التاريخي الذي شهدته شركة AMD منذ عام 2017. لقد نجحت هذه الهندسة في تجاوز إخفاقات الماضي عبر تبني فلسفة “الشيبلت” الثورية. علاوة على ذلك، أدت هذه الوحدات البنائية الصغيرة إلى تحسين العائد الإنتاجي وتقليل الهدر في السيليكون. ونتيجة لذلك، استعادت الشركة مكانتها الريادية في أسواق الحواسب المكتبية ومراكز البيانات على حد سواء.

تمتاز الأجيال الحديثة مثل Zen 4 و Zen 5 بقدرات فائقة في معالجة البيانات الضخمة والذكاء الاصطناعي. كما تدعم هذه المعالجات تعليمات AVX-512 بمسارات بيانات متطورة تضمن كفاءة الطاقة العالية. كذلك، ساهمت الابتكارات في ذاكرة 3D V-Cache في رفع أداء الألعاب والتطبيقات الحساسة لزمن الوصول. لذلك، يمثل الاستثمار في هذه المعماريات خياراً استراتيجياً للمحترفين الباحثين عن التوازن بين القوة والفعالية.

بالمقابل، لا يتوقف طموح AMD عند هذا الحد، بل يمتد ليشمل تطوير معماريتي Zen 6 و Zen 7. ستنتقل الشركة إلى دقة تصنيع 2 نانومتر لرفع الأداء بشكل غير مسبوق في جيل “Venice” القادم. كما سيتم دمج محركات Matrix Engine المخصصة لتسريع عمليات الذكاء الاصطناعي المعقدة في المستقبل. نتيجة لذلك، ستظل هذه المعماريات تقود الابتكار الرقمي وتلبي احتياجات الحوسبة السحابية عالية الكثافة.

في النهاية، يجب على المستخدمين الاهتمام بتحديث أنظمتهم لسد الثغرات الأمنية مثل Sinkclose عبر تحديثات الـ Firmware المخصصة. كما يُنصح دائماً بفحص رقم الجيل الفعلي للمعالج لتجنب “فخ التسميات” التسويقية عند الشراء. وبناءً على ما سبق، فإن اختيار معمارية Zen يضمن لك دعم تقنيات المستقبل مثل PCIe 7.0 وذاكرة DDR5 فائقة السرعة. تذكر دائماً أن “الذكاء المعماري” وارتفاع الـ IPC هما المحرك الحقيقي للأداء الفعلي.
